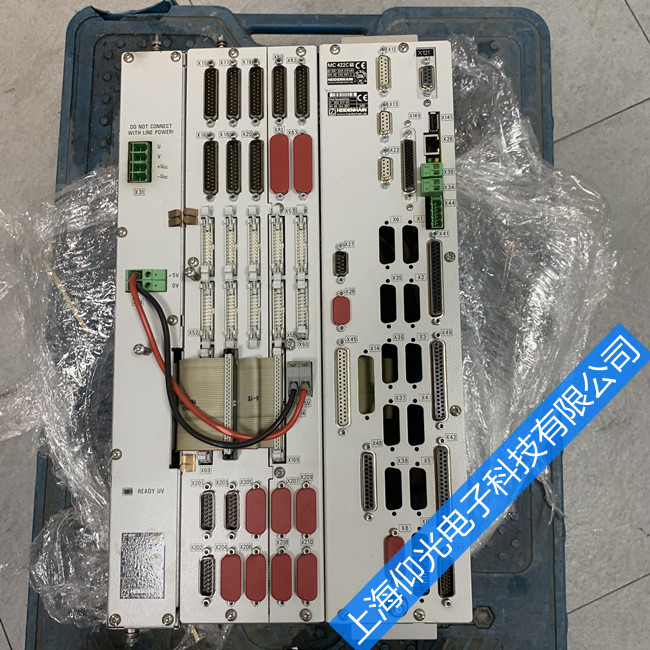

維修海德漢電路板：在海德漢電路板故障表現中反饋電阻R2使得同相輸入端電壓有一個較小的跟隨輸出電壓的正向的變化,這可以避免同相輸入和反相輸入電壓值在接近時引起電路的振蕩。注意,“虛短”的情況只有在有負反饋的時候才成立,沒有負反饋的“虛短”分析都是錯誤的，因此在維修電路板中其針對每外電路的不同特點來做檢測，分析。
1.比較器電路：反饋電阻R2沒有接到反相輸入端,而是接到同相輸入端,所以是正反饋,沒有負反饋,就不是做放大器使用,而是做比較器使用。R3、R4串聯分壓后的電壓加至比較器的反相輸入端,輸入電壓經R1加至同相輸入端,兩路電壓進行比較,同相電壓高于反相電壓,則輸出高,接近電源電壓;反之輸出低,接近0V或負電壓(取決于是單電源還是雙電源)。
2.同相放大器電路：放大倍數是反饋電阻R3與輸入電阻R1的比值(3)同相放大器電路因為虛斷,5腳和輸入電壓V1相等,因為虛短,6腳和5腳電壓相等,也因為虛斷,通過R1和R3的電流相同,據此得到:可知輸出電壓與輸入同相,且當輸出與反相輸入端短接時,亦即R3=0時,輸出電壓與輸入電壓相等,此時沒有電壓放大作用,但輸出電壓的帶負載能力增強,此時的電路通常稱之為電壓跟隨器。
3.減法器電路：因為虛斷,流過R2與流過R4的電流相等,故運放5腳電壓為V2/2,因為虛短,6腳電壓與5腳電壓相等,又因為虛斷,流過R1和R3的電流也相等,故而:得此電路即所謂的減法器電路。
4.差動放大電路：首先每個運算放大器都有負反饋電阻,所以虛短成立,因為虛短,U1的同相反相輸入端電壓相等,U2的同相反相輸入端電壓相等,所以,R。兩端的電壓差就是V1與V2的差值,因為虛斷,U1的反相輸入端沒有電流進出,U2的反相輸入端也沒有電流進出。
