一、故障診斷
（一）直觀檢查
斷開變頻器電源，待內部電容完全放電（通常等待 5-10 分鐘），打開變頻器外殼，仔細檢查逆變模塊。查看模塊表面是否有燒焦痕跡、裂痕、鼓包，模塊引腳是否存在虛焊、脫焊現象，散熱片與模塊之間的導熱硅脂是否干涸、變質，初步判斷模塊是否因物理?yè)p壞導致故障。
（二）儀器檢測
- 萬用表檢測：使用萬用表電阻檔，測量逆變模塊各功率管的正反向電阻。以六單元逆變模塊為例，分別測量上橋臂和下橋臂功率管的 G（柵極）、E（發射極），C（集電極）、E 之間的電阻。正常情況下，同一橋臂上下兩個功率管的 G、E 之間電阻應在幾百千歐以上，C、E 之間正向電阻為一定值，反向電阻接近無窮大。若測量值出現異常，如某兩個引腳間電阻為零或無窮大，說明該功率管可能損壞。
- 示波器檢測：在確保安全的前提下，給變頻器通電，使用示波器測量逆變模塊的輸入控制信號。將示波器探頭分別連接到逆變模塊的驅動信號輸入端，觀察波形是否正常。正常的驅動信號應為脈沖波形，幅值和頻率符合變頻器的設計要求。若某路驅動信號無波形、波形幅值過低或波形畸變，說明驅動電路或逆變模塊存在故障。
- 輸出電壓檢測：使用萬用表交流電壓檔，測量逆變模塊的輸出電壓。在變頻器空載運行時，測量三相輸出電壓是否平衡，電壓值是否符合變頻器的輸出規格。若三相輸出電壓嚴重不平衡（偏差超過 10%）或輸出電壓為零，可判斷逆變模塊損壞。
二、模塊更換
（一）型號匹配
根據西門子變頻器的型號、規格及說明書，查詢對應的逆變模塊型號。除了型號完全一致外，還要確保新模塊的額定電壓、額定電流、開關頻率等參數滿足變頻器的工作要求。同時，注意模塊的封裝形式、引腳排列和安裝尺寸，保證新模塊能夠順利安裝到變頻器中。
（二）拆卸操作
- 斷開變頻器的所有電源連接，包括主電源輸入、控制電源輸入等，并使用驗電筆確認變頻器已完全斷電。
- 拆卸與逆變模塊相連的電線，包括直流母線連接線（通常為正極和負極）、三相輸出線以及驅動信號線。在拆卸過程中，做好標記，記錄每根電線的連接位置和對應端子，避免安裝時出現錯誤。
- 使用合適的工具，擰下固定逆變模塊的螺絲，小心地將損壞的逆變模塊從變頻器中取出。
（三）安裝新模塊
- 將新的逆變模塊放置在原來的安裝位置，確保模塊與散熱片緊密貼合。在模塊與散熱片之間均勻涂抹適量的導熱硅脂，以提高散熱效果。
- 按照拆卸時記錄的標記，正確連接直流母線連接線、三相輸出線和驅動信號線。確保電線連接牢固，端子壓接良好，避免出現松動、虛接現象。
- 使用螺絲刀擰緊固定逆變模塊的螺絲，注意擰緊力度要適中，避免因用力過大損壞模塊，也不能因力度過小導致模塊固定不牢，影響散熱和電氣性能。
三、維修后測試
（一）靜態測試
- 再次使用萬用表測量逆變模塊的各引腳電阻，確認電阻值符合正常范圍，無短路或開路現象。
- 檢查電線連接是否正確，各端子是否牢固，有無松動或接觸不良。
（二）空載測試
- 給變頻器接通控制電源，觀察變頻器是否有報警信息。若出現報警，根據報警代碼查詢說明書，判斷故障原因并進行排除。
- 在無報警的情況下，給變頻器接通主電源，設置變頻器為空載運行模式，通過操作面板或外部控制信號啟動變頻器。使用萬用表交流電壓檔，測量逆變模塊的三相輸出電壓，觀察電壓是否平衡，幅值是否在正常范圍內。同時，使用示波器測量驅動信號波形，檢查波形是否正常。
- 觀察變頻器的運行狀態，檢查散熱風扇是否正常運轉，逆變模塊是否有異常發熱現象。
（三）帶載測試
在空載測試正常后，將變頻器連接到負載設備上。逐漸增加負載，觀察變頻器的運行情況，監測輸出電流、電壓是否穩定，是否有異常振動、噪聲。同時，使用紅外測溫儀檢測逆變模塊的溫度，確保其工作溫度在正常范圍內（一般不超過 80℃）。若在帶載測試過程中出現異常，應立即停止運行，檢查故障原因并進行修復。
上述方案涵蓋了逆變模塊維修的關鍵環節，你可以結合實際情況操作。若在維修中有特殊情況或新問題，歡迎隨時和我交流。

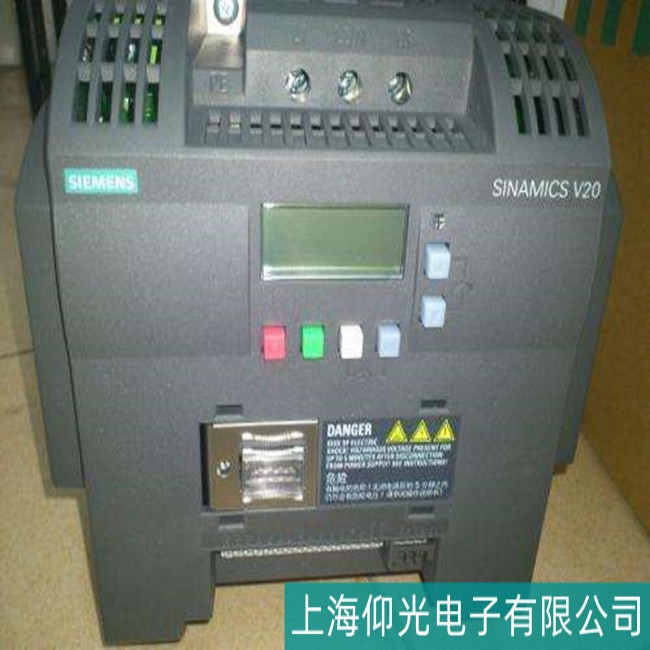

上海仰光電子維修西門子變頻器 AC400-480V 常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
